東芝已推出了肖特基二極管“DSF01S30SL、DSR01S30SL”,它們可應用于智能手機和可穿戴式器件等移動設備的電源電路中。
SOD-962(SL2)封裝屬于小型封裝,其體積僅為工業標準SOD-882封裝的三分之一,所以適用于高密度安裝。
東芝肖特基二極管
特性/輪廓圖
特性
低正向電壓:VF=0.41V(典型值)@IF=100mA(DSF01S30SL)
低反向電壓:IR<350nA(典型值)@VR=30V(DSR01S30SL)
超低電容快速開關:
Ct=9.3pF(典型值)(DSF01S30SL)
Ct=8.2pF(典型值)(DSR01S30SL)
使用SOD-962封裝的最佳高密度安裝(SL2,0.63×0.32mm)

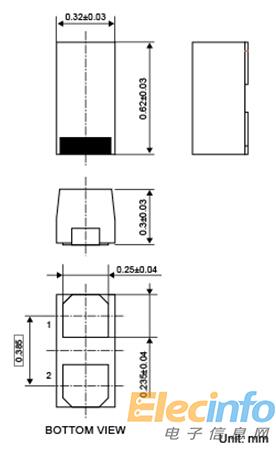

輪廓圖
輪廓圖
應用/電路實例
應用
移動計算設備(智能手機、可穿戴式設備等)
電路實例
電路實例

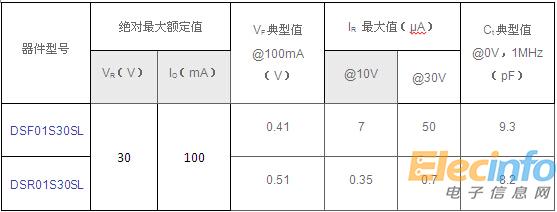

主要規格
主要規格

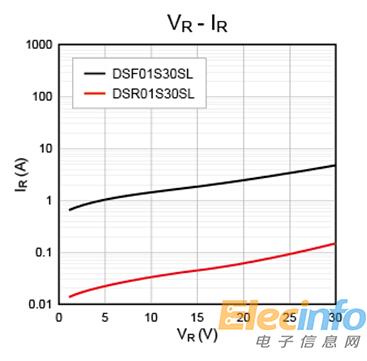

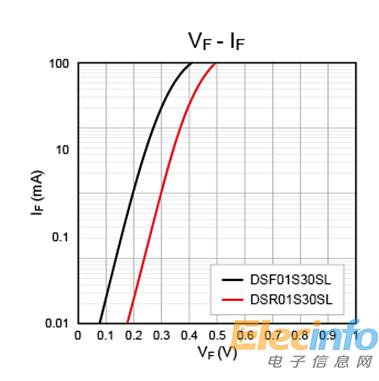

特性曲線
特性曲線
特性曲線
