開關電源使用率高，有串聯型穩壓電源無法媲美的優越性
效率高：開關穩壓電源的調整管工作在開關狀態，因此，功耗很小，效率可大大提高，其效率通?？蛇_80%～90% 左右。
重量輕：開關型穩壓電源常采用電網輸入的交流電壓直接整流，省去了笨重的工頻變壓器。
穩壓范圍寬：輸入交流電壓在80～260V 之間變化時，都能達到良好的穩壓效果，輸出電壓的變化在2% 以下，與此同時仍保持高效率。
安全可靠：在開關型穩壓電路中，具有各種保護電路。
濾波電容容量小：由于開關信號頻率高，濾波電容的容量大大減小。
功耗小，機內溫升低：由于晶體管工作在開關狀態，不需采用大散熱器，機內溫升低，因此整機的可靠性和穩定性也得到一定程度提高。
開關電源工作狀態分析
開關電源按照負載與儲能電感的連接方式來分，通常有串聯型開關電源與并聯型開關電源大類，串聯型開關電源因電網電壓與主板地線不隔離的缺陷容易發生觸電事故，故目前絕大多數用并聯型開關電源，并聯開關電源主板地線不與電網相線相連，習慣上稱為“冷底盤電路”或稱為“冷機心”。目前用得最多的是自激式振蕩開關脈沖調寬式穩壓電源，有些引入了行同步功能。

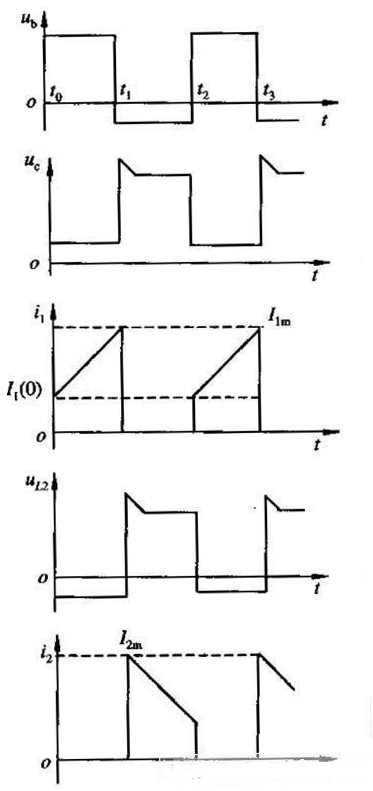

圖2:波形圖
從圖中可以看出只要控制了開關管的導通時間(也就是脈沖寬度，故叫脈寬調整)就控制了電感L1 充電時間，從而控制了負載的供電量，開關管工作在開關狀態，開關管在截止時電感L1會產生很高的自感電壓，相當于電源的整流以后電壓10陪，約有 3000V左右，故要求開關管耐壓要高，且要求L1 有合適的RC 放電回路。
